HONDA CRV GEN2 ติดตั้งแก๊ส Europegas OBD ถังโดนัทขนาด 51 ลิตร

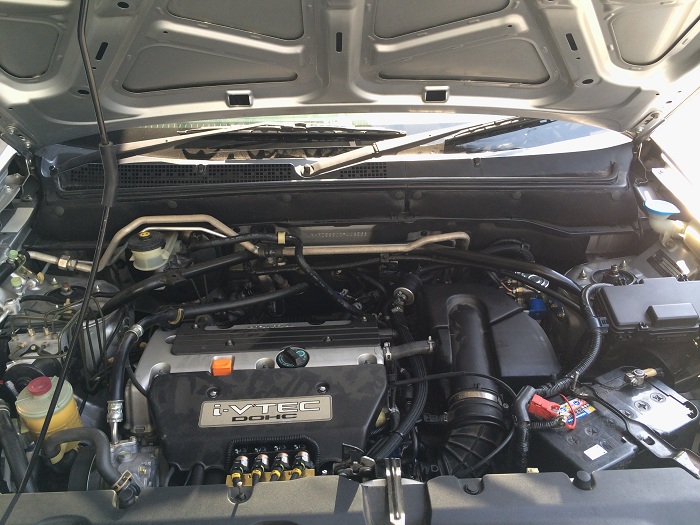

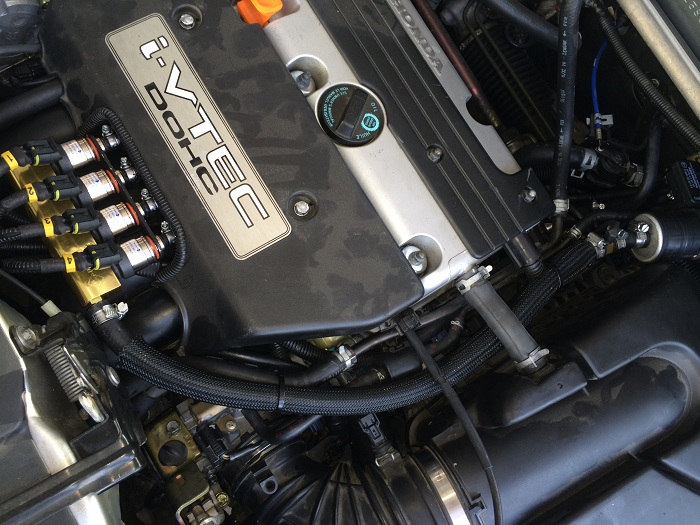

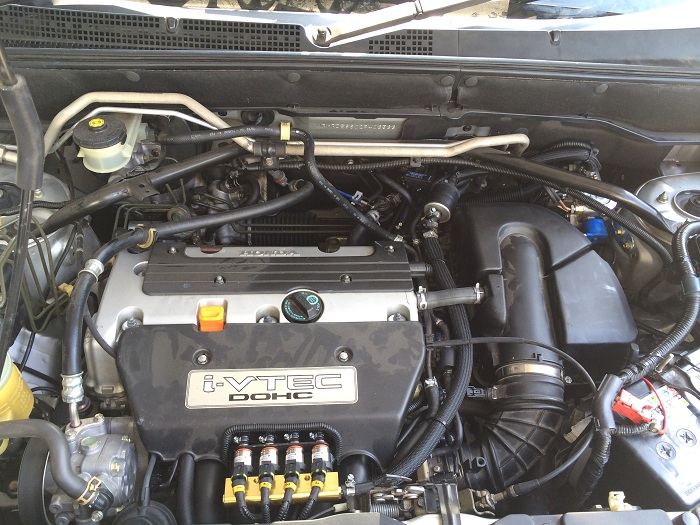

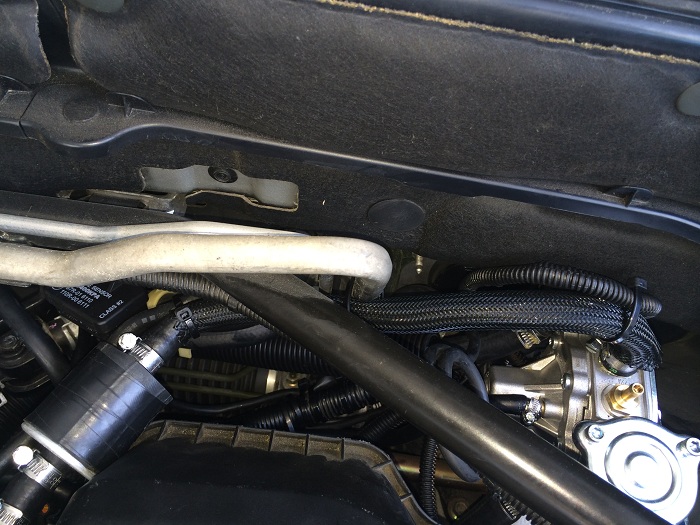

ห้องเครื่องยนต์หลังติดตั้งอุปกรณ์แก๊สแล้ว

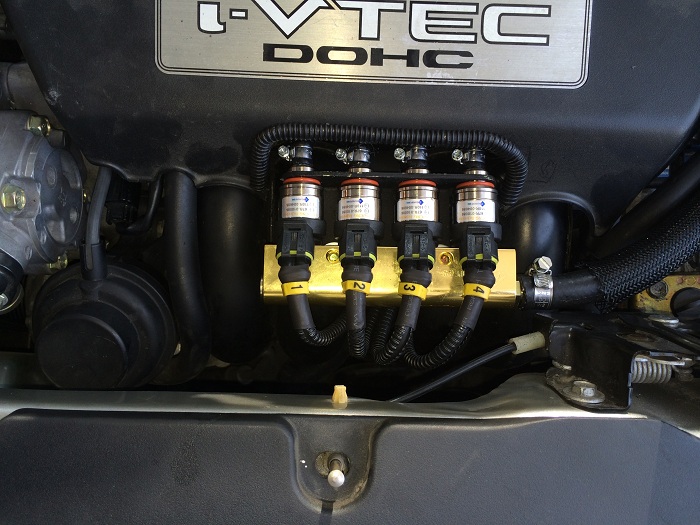

รางหัวฉีด HANA

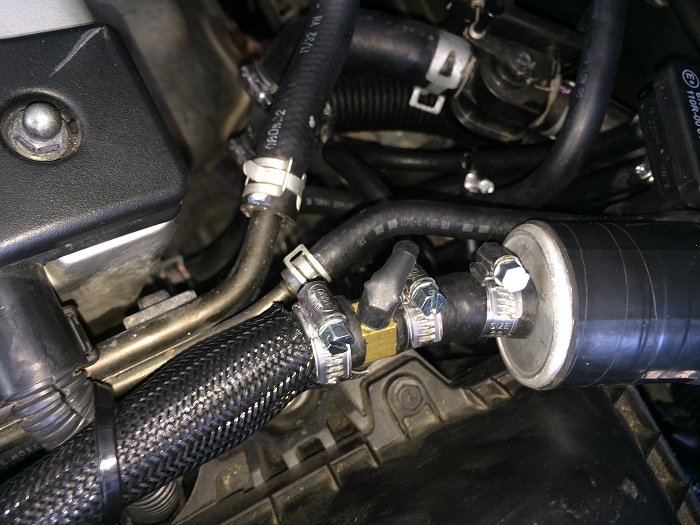

ไส้กรองไอแก๊ส เปลี่ยนใหม่ทุก 30,000 km.

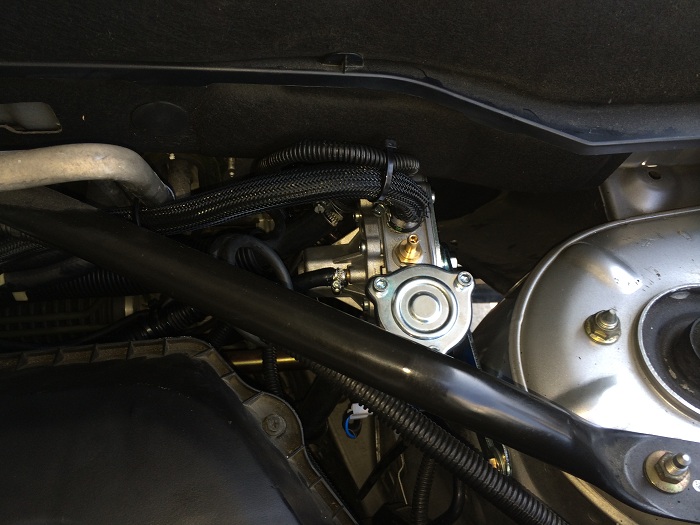

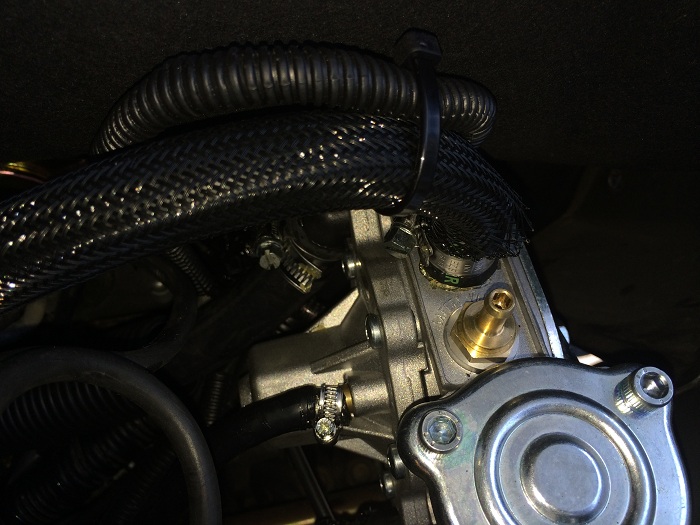

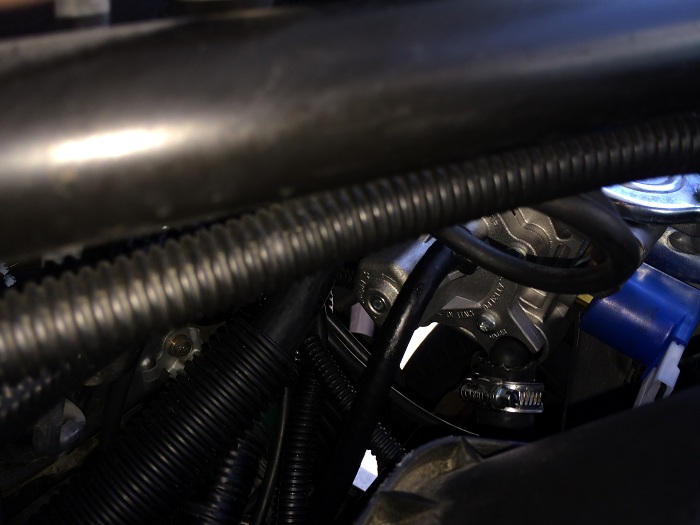

หม้อต้ม Tomasetto AT13 รุ่นใหม่ล่าสุดจาก Tomasetto italy ระบบใหม่ระบบเข็ม ทำงานเร็ว ตอบสนองเร็ว

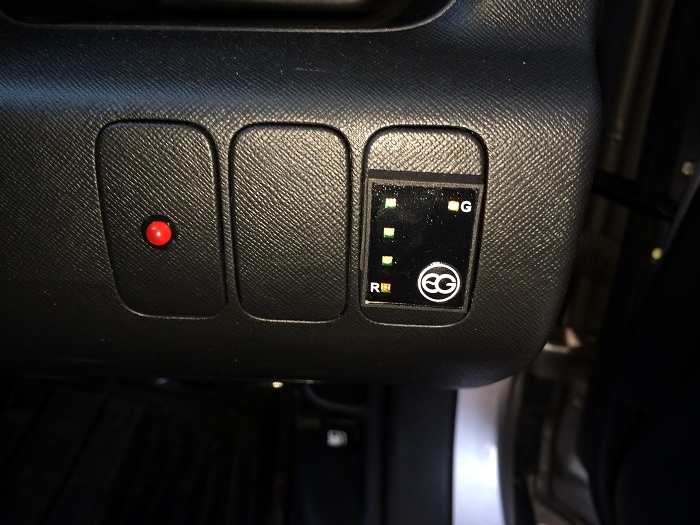

สวิตซ์ควบคุมการทำงาระบบแก๊ส

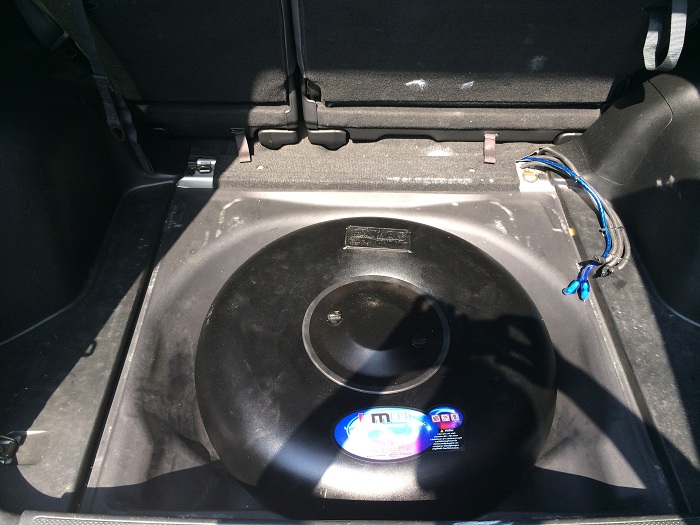

ถังโดนัทขนาด 51 ลิตร มัลติวาล์ว Tomasetto made in italy





ตำแหน่งติดตั้งหัวเติมแก๊ส

































งานติดตั้งถังแก๊สแบบโดนัท



ซีลซิลิโคนตรงรอยต่อของถังแก๊ส ก่อนทำการติดตั้ง







จำนวนรูที่ตัวรถ ที่ต้องเจาะเพื่อใช้ในการยึดถังแก๊ส





พ่นทับรอยเจาะด้วยน้ำยากันสนิมโดยเฉพาะคุณภาพสูง









เมื่อเจาะแแล้ว พ่นกันสนิมทุกจุด







ก่อนวางถังโดนัท จะรองถังด้วยแผ่นโฟมยาง  กันกระแทก  กันเสียง  กันความร้อน







ถังโดนัทก่อนติดตั้งจะมีการติดตั้งท่อระบายก๊าซ เพื่อใช้ระบายไอแก๊ส หากมีการรั่วซึมให้ระบายออกนอกรถ











โบลต์ยึดถังที่โผล่ด้านล่างของตัวรถ







ดามด้วยแผ่นเหล็กเพิ่มความแข็งแรง และซีลด้วยซิลิโคนกันน้ำซึมเข้าตัวรถทุกจุด แน่นหนา







ท่อแก๊สทองแดงที่เดินใต้ท้อง  ยึดด้วยกิ๊ปเหล็ก  พ่นกันสนิมทับ ทุกจุดที่มีการเจาะยึด











จุดที่มีการเดินสายไฟของระบบแก๊สเข้าไปในห้องโดยสาร  จะมีการซีลปิดด้วยซิลิโคนอย่างแน่นหนา เพื่อป้องกันกลิ่นจากภายนอก เข้ามายังในตัวรถ
