CRV GEN4 2.0 ลิตร

ติดตั้งชุดแก๊ส Europegas OBD

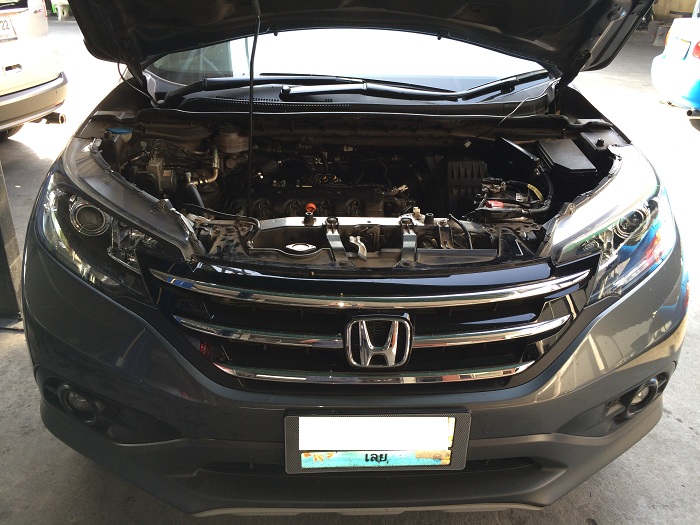

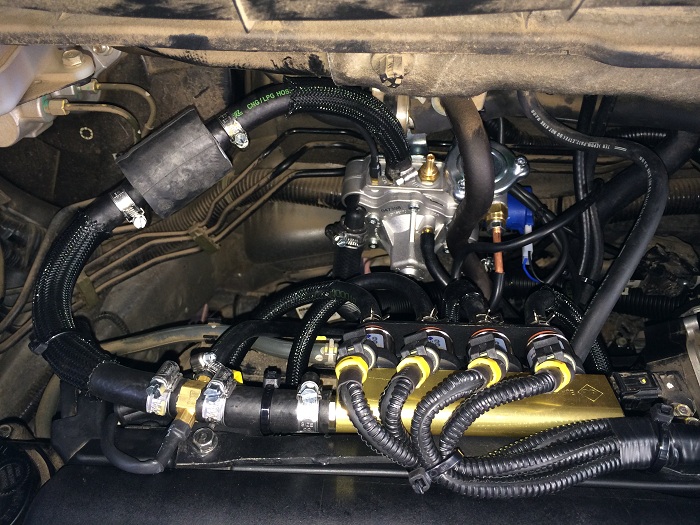

ห้องเครื่องยนต์หลังติดตั้งอุปกรณ์แก๊สแล้ว

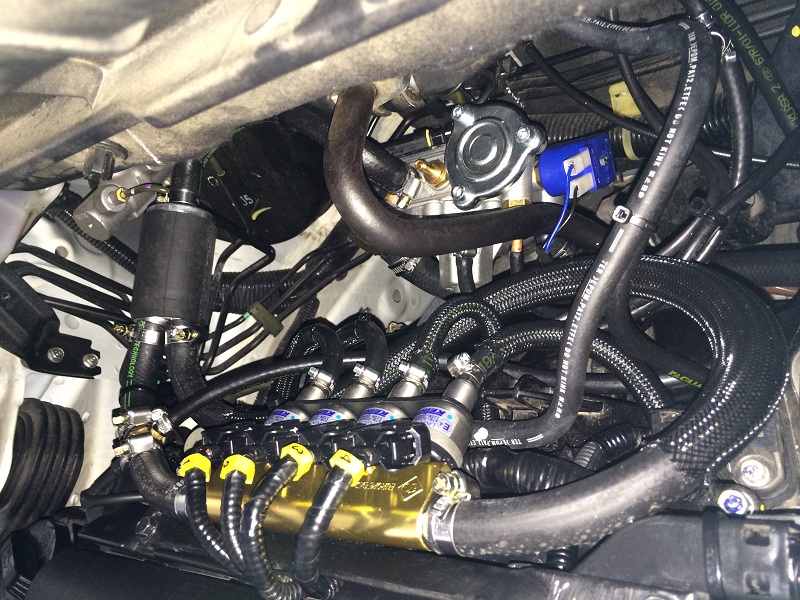

รางหัวฉีด HANA   หม้อต้ม Tomasetto AT13 รุ่นใหม่ล่าสุดจาก Tomasetto italy

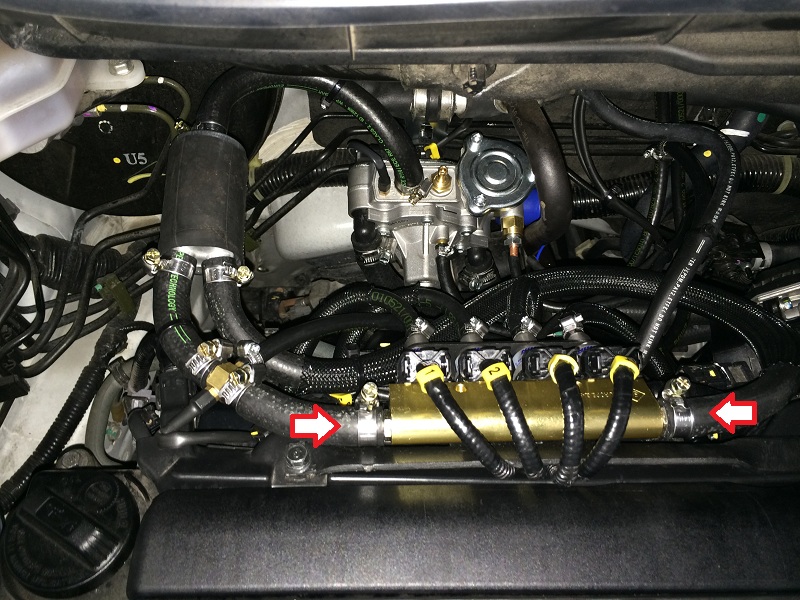

จ่ายแก๊ส 2 ทางเข้ารางหัวฉีด ให้อัตราเร่งเหมือนน้ำมัน

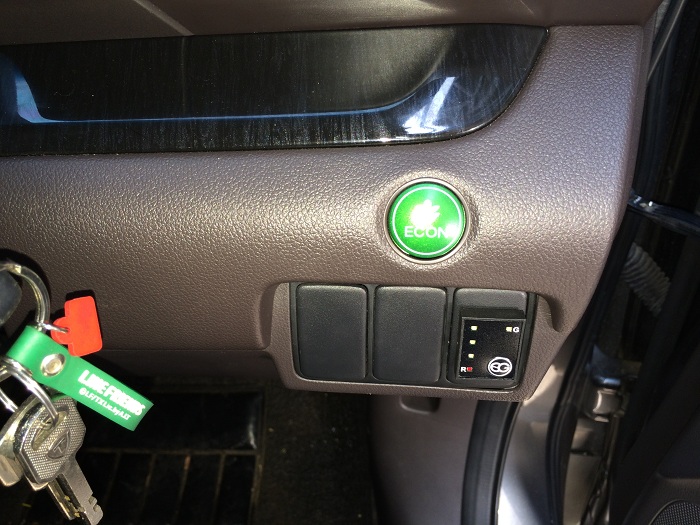

ตำแหน่งติดตั้งสวิตซ์ควบคุมการทำงานระบบแก๊ส

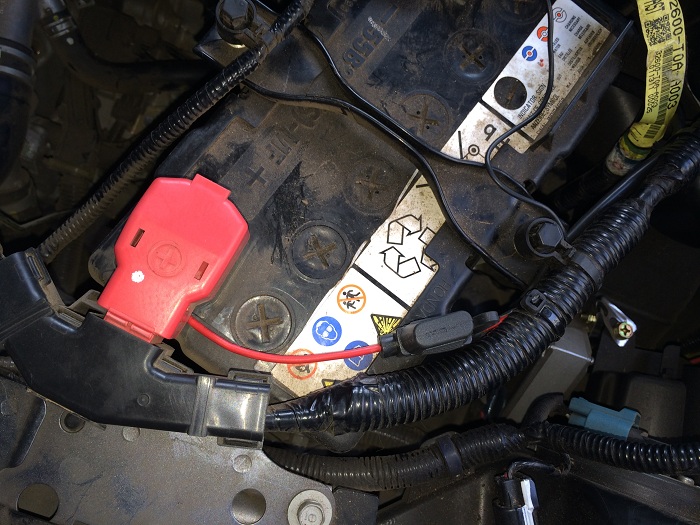

ฟิวส์จ่ายไฟให้กับระบบแก๊สทั้งหมด

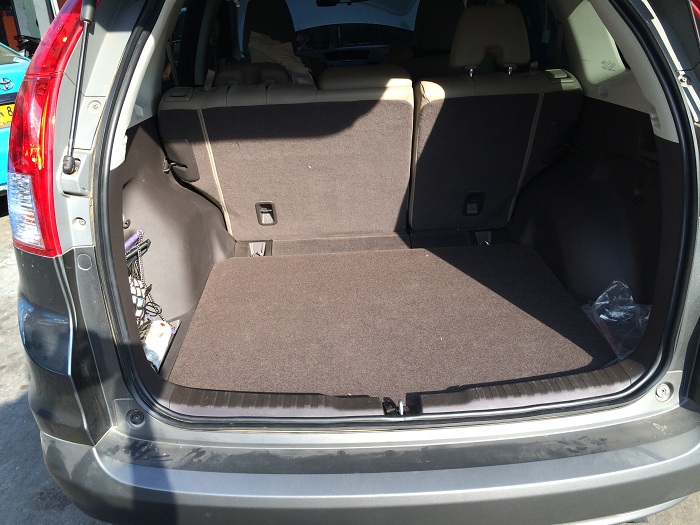

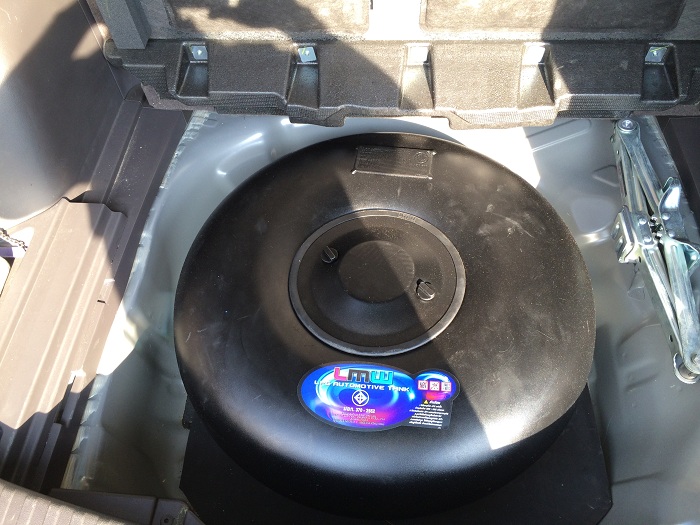

ติดตั้งถังโดนัทขนาด 51 ลิตร แผ่นปิดด้านบน ปิดได้สนิทเหมือนเดิม

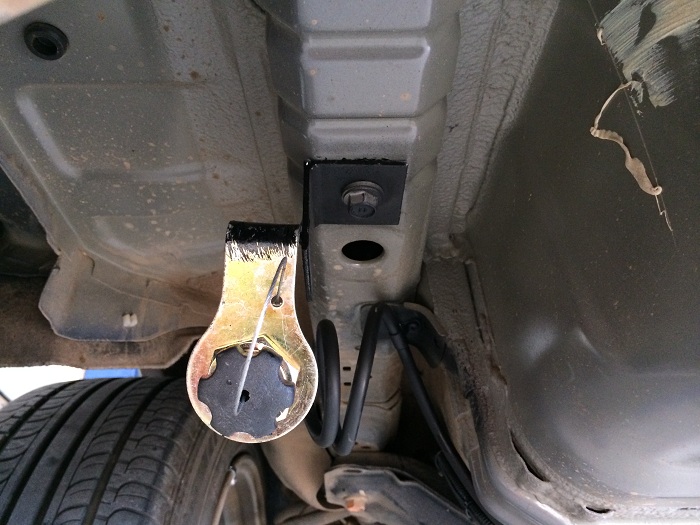

ตำแหน่งติดตั้งหัวเติมแก๊ส

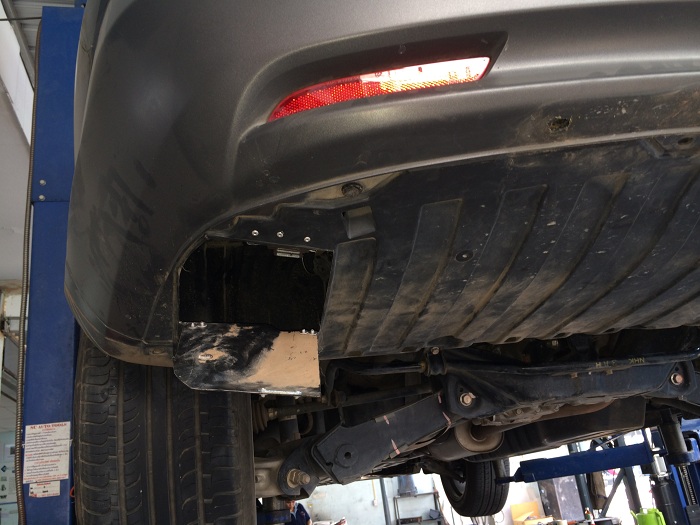

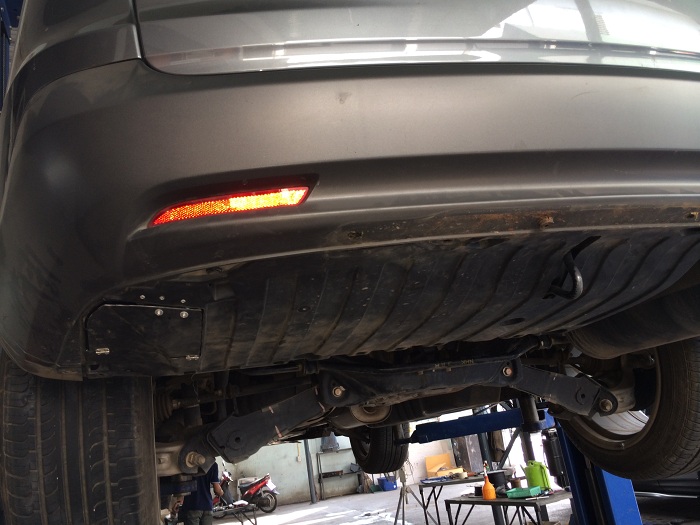

การเก็บงานใต้ท้อง รองดามแผ่นเหล็กเพิ่มความแข็งแรง มีช่องระบายแก๊สออกนอกตัวรถ

ซีลปิดด้วยซิลิโคน กันน้ำเข้าตัวรถ

พ่นกันสนิมทุกจุดที่เจาะตัวรถ

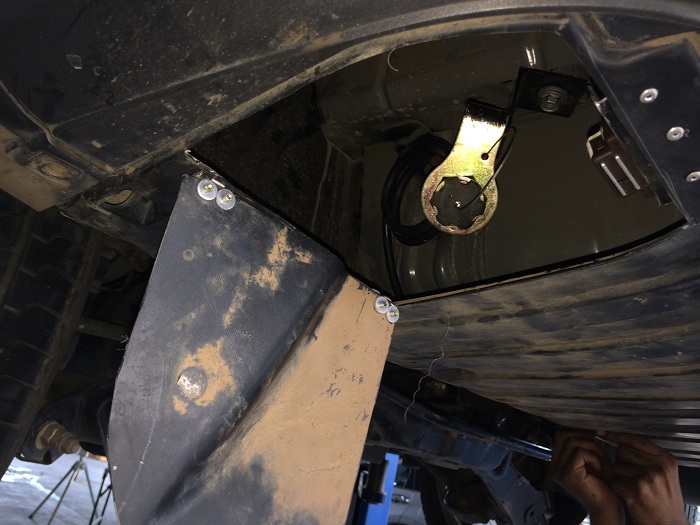

ช่องเติมแก๊ส ใส่บานพับ ปิด เปิด



















งานติดตั้งถังแก๊สแบบโดนัท



ซีลซิลิโคนตรงรอยต่อของถังแก๊ส ก่อนทำการติดตั้ง







จำนวนรูที่ตัวรถ ที่ต้องเจาะเพื่อใช้ในการยึดถังแก๊ส





พ่นทับรอยเจาะด้วยน้ำยากันสนิมโดยเฉพาะคุณภาพสูง









เมื่อเจาะแแล้ว พ่นกันสนิมทุกจุด







ก่อนวางถังโดนัท จะรองถังด้วยแผ่นโฟมยาง  กันกระแทก  กันเสียง  กันความร้อน







ถังโดนัทก่อนติดตั้งจะมีการติดตั้งท่อระบายก๊าซ เพื่อใช้ระบายไอแก๊ส หากมีการรั่วซึมให้ระบายออกนอกรถ











โบลต์ยึดถังที่โผล่ด้านล่างของตัวรถ

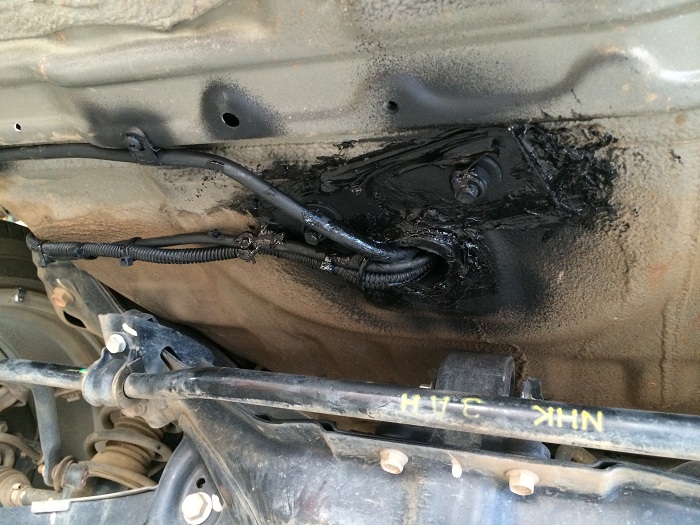

ดามด้วยแผ่นเหล็กเพิ่มความแข็งแรง และซีลด้วยซิลิโคนกันน้ำซึมเข้าตัวรถทุกจุด แน่นหนา

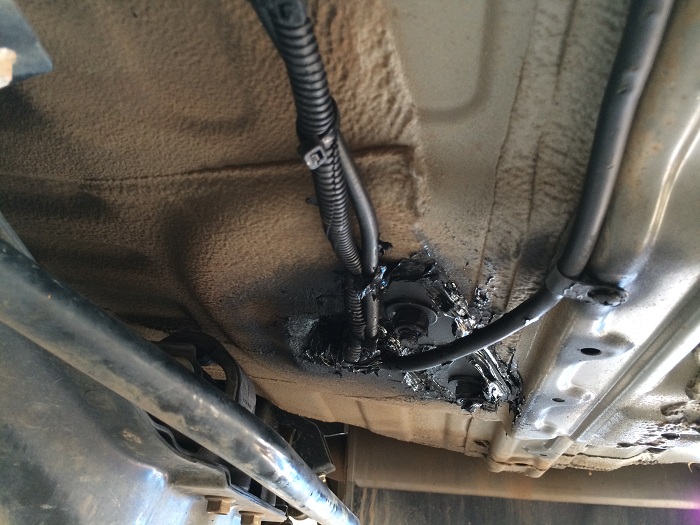

ท่อแก๊สทองแดงที่เดินใต้ท้อง  ยึดด้วยกิ๊ปเหล็ก  พ่นกันสนิมทับ ทุกจุดที่มีการเจาะยึด

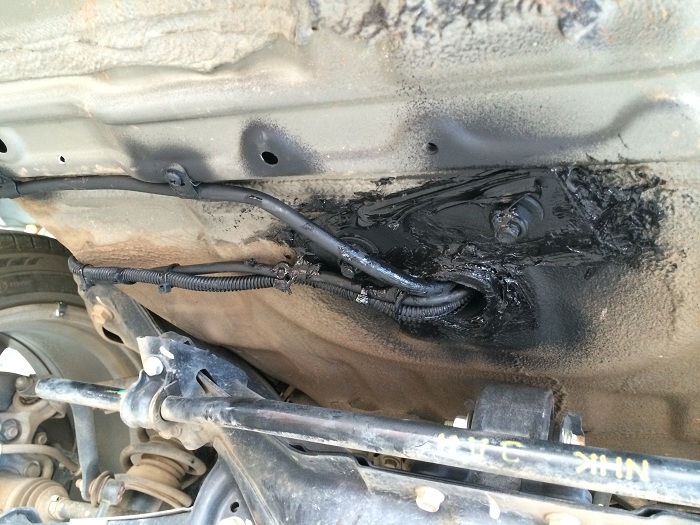

จุดที่มีการเดินสายไฟของระบบแก๊สเข้าไปในห้องโดยสาร  จะมีการซีลปิดด้วยซิลิโคนอย่างแน่นหนา เพื่อป้องกันกลิ่นจากภายนอก เข้ามายังในตัวรถ
